Каталог промышленных насосов и запчастей Вакууммаш

Вакууммаш - справочный каталог промышленных насосов, компрессоров и запасных частей к ним: от водокольцевых вакуумных насосов ВВН до химических АХП и нефтяных НК. Позиции сгруппированы по сериям, а детали подписаны чертёжными номерами, поэтому замену удобно искать по обозначению из паспорта. Вопросы по каталогу принимаются на почту admin@vvnpump.cc.

Открыть каталогНасосы ВВН

Разделы каталога

Химические насосы АХП, АХО1489 позицийЗапчасти для насосов АХ, АХО, АХП2262 позицийЗапчасти для насосов Х, ХО, ХМ86 позицийЗапчасти для насосов К и КМ804 позицийЗапчасти для насосов ЛМ166 позицийЗапчасти для насосов НК215 позицийЗапчасти для насосов ЦНГ57 позицийЗапчасти для насосов КГВ76 позицийЗапчасти для насосов Д91 позицийЗапчасти для насосов 4КС116 позицийЗапчасти для насосов КС203 позицийНасосы ЦНСг 13-10572 позицийЗапчасти ЦНСг 13-105261 позицийНасосы ЦНСг 2-1031 позицийЗапчасти ЦНСг 2-1051 позицийНасосы ЦНСк 2-10 из нержавейки35 позицийЗапчасти ЦНСк 2-1051 позицийВодокольцевые насосы ВВН11 позицийЗапчасти для насосов ВВН54 позицийВодокольцевые компрессоры ВК6 позицийВакуум-компрессоры жидкостно-кольцевые ВК15 позицийПоршневые компрессоры ВУ, ВТ9 позицийАгрегаты вакуумные АВЗ7 позицийЗапчасти АВЗ169 позицийАгрегаты АВД4 позицийАгрегаты АВДМ3 позицийНасосы 2НВБМ5 позицийАгрегаты АНС2 позицийКомпрессор ХЖК1 позицийМетрологическое оборудование76 позицийАрматура запорная29 позицийПаронит2 позиций

Новые статьи

Центровка насоса и электродвигателя: допуски, измерения и расчёт подкладокЦентровка насоса с двигателем: допуски смещения и излома по оборотам и типу муфты, мягкая лапа, центровка индикаторами.Химическая стойкость материалов насосов в кислотах, хлоре и щелочахХимическая стойкость материалов насосов: стали К, Е, И, титан и чугун в азотной, серной, соляной кислотах, хлоре и.Химические насосы АХ, АХО, АХП: расшифровка маркировки и выбор материалаНасос АХ расшифровка: буквы АХ, АХО, АХП, АХЕ, патрубки и колесо, глубина погружения, материалы К, Е, И, А, уплотнения.Кавитация в насосе: признаки, причины и как её устранитьКавитация в центробежном насосе: причины, признаки по звуку и манометрам, расчёт кавитационного запаса с примером и.Конденсатные насосы Кс: назначение, расшифровка и типовые неисправностиКонденсатные насосы Кс и КсВ: назначение, расшифровка маркировки, устройство, характеристики Кс 12-110 и Кс 20-50.Мощность электродвигателя насоса: как рассчитать и проверитьКак рассчитать мощность насоса и электродвигателя: формулы с единицами, коэффициент запаса, примеры по паспорту КМ.Насос ЦНС: устройство, расшифровка маркировки и характеристики рядаНасос ЦНС: расшифровка маркировки по ГОСТ 10407-88, устройство секционного насоса, число ступеней, характеристики ЦНС.Насос Д двустороннего входа: расшифровка, устройство и обслуживаниеНасос Д: расшифровка марки 1Д и 4Д, устройство с горизонтальным разъёмом, характеристики 1Д315-71 и других, подшипники.Насосы К и КМ: расшифровка маркировки, отличия и подбор по характеристикамРасшифровка маркировки консольных насосов К и КМ по позициям, чем К отличается от КМ, таблица подач, напоров и.

Что собрано в каталоге

Сайт вырос из страниц предприятия, которое выпускало водокольцевые насосы ВВН и компрессоры ВК. Сейчас это отраслевой каталог: здесь собраны серии насосов, которые до сих пор стоят на фермах, в котельных, на химических и нефтяных производствах, а также тысячи наименований деталей к ним. Карточки позиций содержат обозначение, назначение и ту информацию о применимости, которую удалось подтвердить.

Основу каталога составляют три группы оборудования:

  • вакуумная техника - водокольцевые вакуумные насосы ВВН, жидкостно-кольцевые вакуум-компрессоры и компрессоры ВК, вакуумные агрегаты АВЗ, АВД, АВДМ и насосы 2НВБМ;

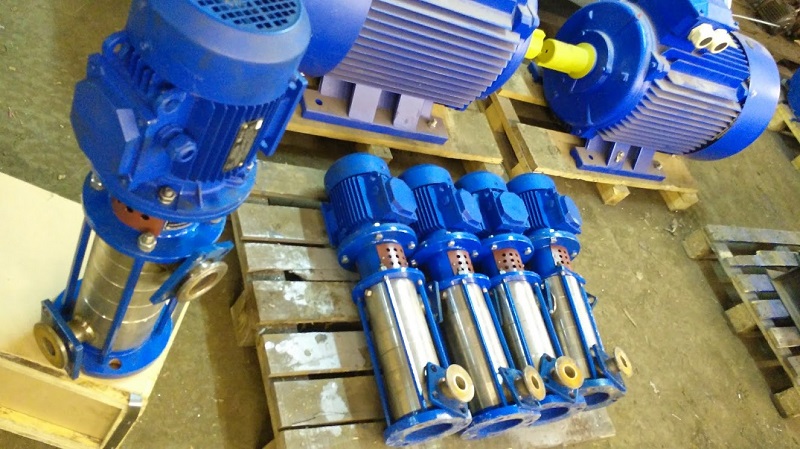

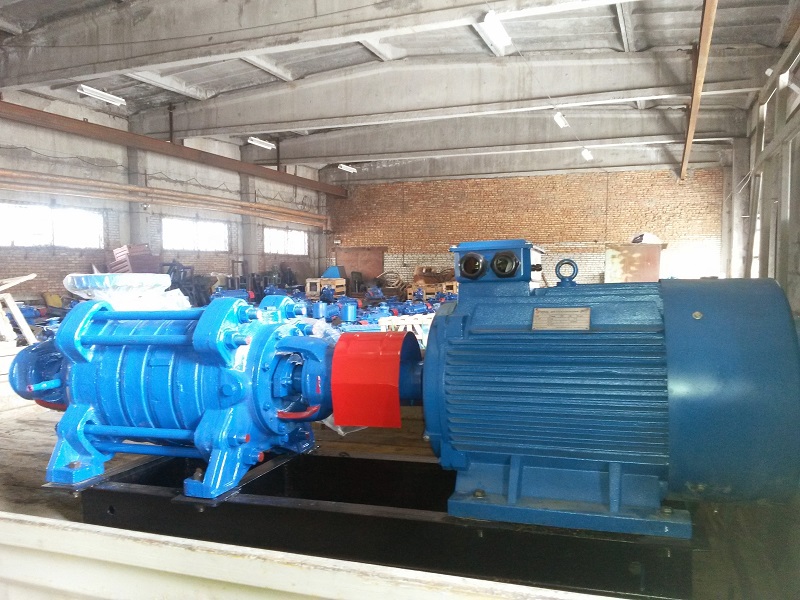

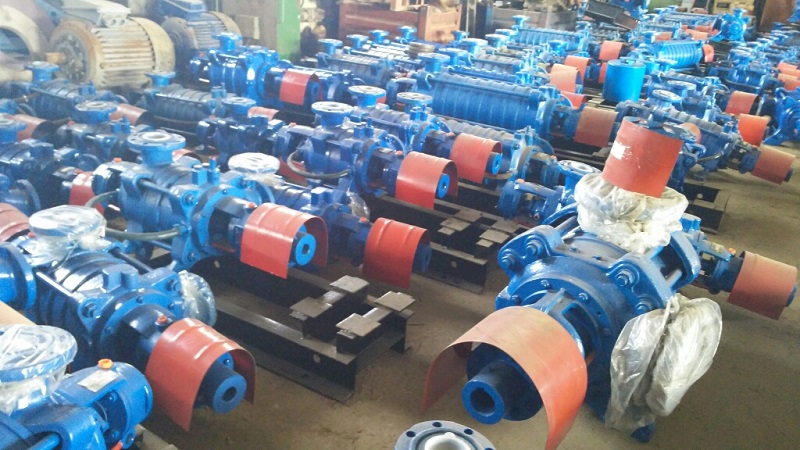

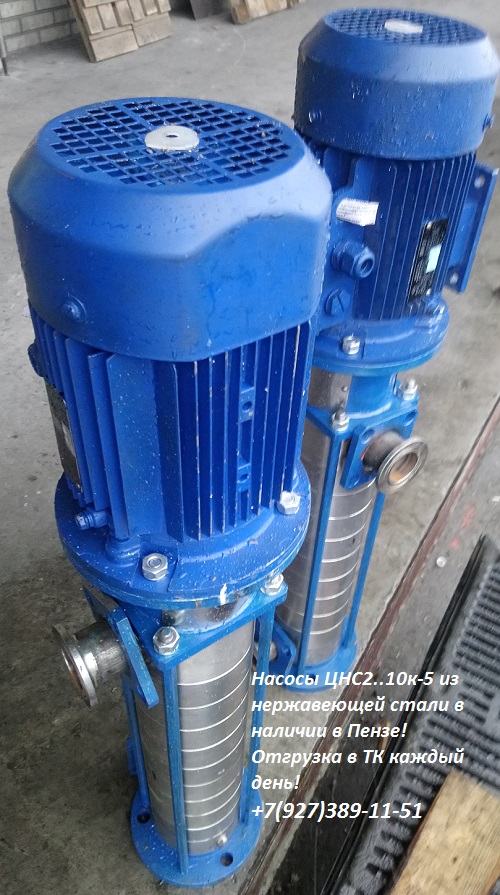

  • центробежные насосы - секционные ЦНСг 2-10 и 13-105, ЦНСк 2-10 из нержавеющей стали, консольные К и КМ, насосы двустороннего входа Д, конденсатные КС, нефтяные НК, ЦНГ, КГВ, ЛМ, агрегаты АНС;
  • химические насосы - АХ, АХО, АХП и более старые Х, ХО, ХМ, где решающую роль играет материал проточной части.

Отдельно идут поршневые компрессоры ВУ и ВТ, хлорный компрессор ХЖК, запорная арматура, паронит для прокладок и метрологическое оборудование. Самые объёмные разделы относятся к запчастям: по насосам АХ, АХО и АХП в каталоге больше двух тысяч позиций, по консольным насосам К около восьмисот.

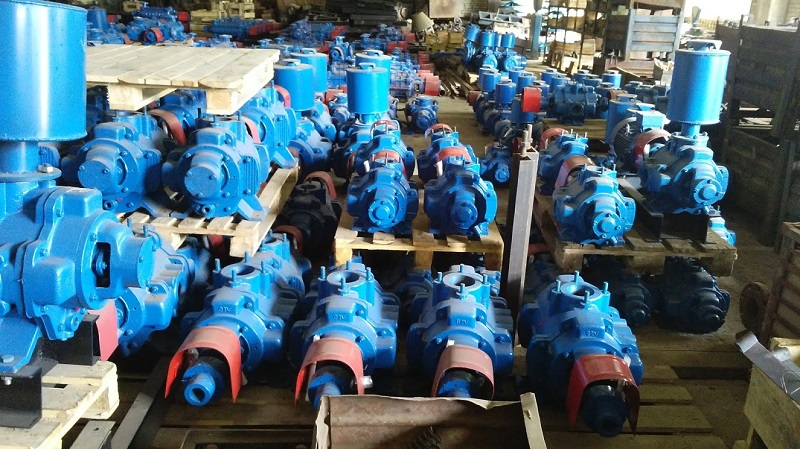

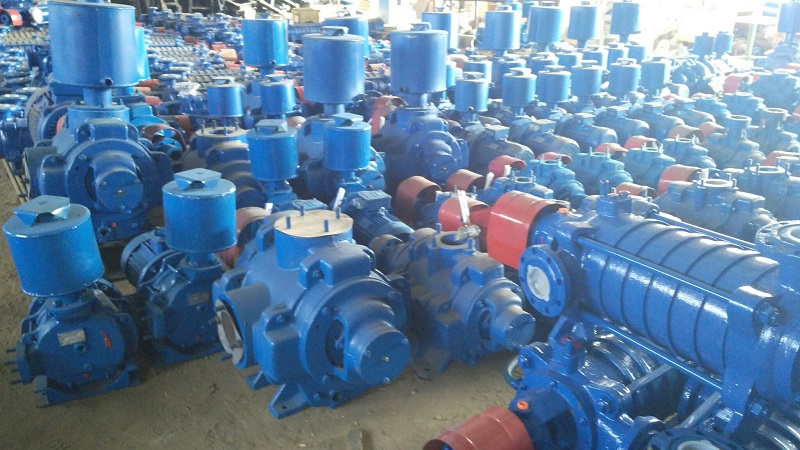

Насосы ВВН: где работают и из чего состоят

ВВН расшифровывается как водокольцевой вакуумный насос. Цифра 1 после букв обозначает исполнение с номинальным давлением всасывания 0,04 МПа, а число после дефиса показывает производительность в кубометрах в минуту. ВВН1-3 даёт около 3 м3/мин, ВВН1-6 около 6, ВВН1-12 около 12. На старой версии сайта у ВВН1-12 по ошибке стояло 3 м3/мин, правильное значение 12.

Внутри корпуса эксцентрично стоит рабочее колесо с лопатками. При вращении вода отбрасывается к стенкам и образует кольцо, а между лопатками возникают ячейки переменного объёма: на одной стороне они расширяются и засасывают газ, на другой сжимаются и выталкивают его через окна в лобовинах. Благодаря такому принципу насос спокойно переносит влагу и пыль в откачиваемом воздухе.

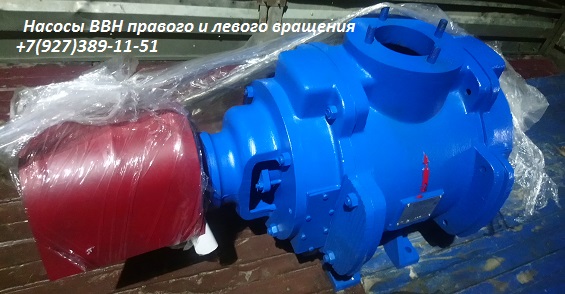

Такие насосы ставят в деревообработке и мебельном производстве на вакуумные прессы и столы, в пищевой промышленности, при выпуске керамики, на доильных установках в животноводстве. ВВН1-12 левого вращения применяют на ассенизационных и илососных машинах, где насос получает привод от коробки отбора мощности через ремённую передачу на шкив.

Конструкция простая и ремонтопригодная. Основные детали:

  • корпус насоса;
  • левая и правая лобовины с газораспределительными окнами;
  • ротор: вал с рабочим колесом;
  • два корпуса подшипников;
  • крышки подшипниковых узлов: сквозная со стороны привода и глухая с противоположной.

При капитальном ремонте обычно протачивают или меняют лобовины и меняют рабочее колесо либо ротор в сборе. Все эти детали есть в разделе запчастей к ВВН с чертёжными номерами вида 351.В1-3.10.03.

Какими двигателями комплектуют ВВН1

Агрегаты ВВН собирают с трёхфазными асинхронными двигателями на 380 В. Сочетания ниже сверены с каталогами двух и более производителей и поставщиков насосов. В старой таблице сайта для ВВН1-25 был указан двигатель АИР280M8, но двигатель 55 кВт на 750 об/мин в серии АИР имеет типоразмер 280S8, поэтому запись исправлена.

  • ВВН1-1,5 - 5,5 кВт, 1500 об/мин (АИР112M4); выпускается в том числе как моноблок с фланцевым двигателем;
  • ВВН1-3 - 7,5 кВт, 1500 об/мин (АИР132S4);
  • ВВН1-6 - 15 кВт, 1500 об/мин (АИР160S4);
  • ВВН1-12 - 30 кВт, 1000 об/мин (АИР200L6); в части каталогов встречается и исполнение с двигателем 22 кВт типоразмера 200M6;
  • ВВН1-25 - 55 кВт, 750 об/мин (АИР280S8).

Цифры относятся к типовой комплектации. Конкретный агрегат мог выйти с другим двигателем, например во взрывозащищённом исполнении, поэтому перед заказом двигателя или муфты посмотрите шильдик и паспорт. При замене двигателя сверьте не только мощность и обороты, но и монтажное исполнение (лапы, фланец), диаметр вала и высоту оси вращения.

Как подобрать насос или деталь по обозначению

Большинство вопросов к каталогу касаются одного: подойдёт ли деталь к конкретному насосу. Надёжнее всего искать по данным с таблички и из паспорта изделия, а не по внешнему виду.

  1. Перепишите полное обозначение насоса с таблички: серию, типоразмер и исполнение. Для консольных насосов это запись вида К100-65-200, для химических АХП ещё и буквы материала и уплотнения, для секционных ЦНСг число ступеней.
  2. Найдите в паспорте или на самой детали чертёжный номер. В каталоге он стоит в начале названия, например 351.В1-3.11.02 Колесо ВВН1-3 или 352.10.32.00 Клапан АВЗ-63Д.
  3. Для стандартных изделий используйте номер по ГОСТ: подшипники подписаны как 309 ГОСТ 8338-75, крепёж с полным обозначением резьбы и длины.
  4. Проверьте направление вращения. Например, ВВН1-12 выпускается в обычном и левом исполнении, и детали у них могут отличаться.
  5. Если в паспорте указан диаметр рабочего колеса после обточки, сравните его с размером в карточке.

Если позиция не находится, пришлите на почту обозначение насоса и номер детали, по возможности с фотографией таблички. Ответ будет только по существу каталога: что в нём есть и как это записано.

Доставка

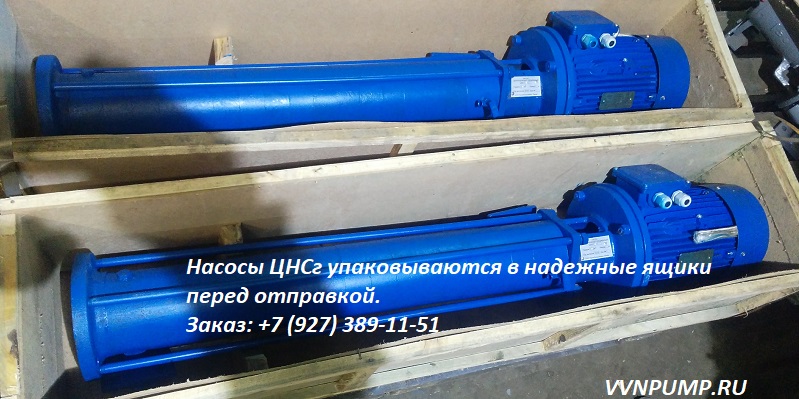

Насосы и запчасти отправляют транспортными компаниями, которые работают с грузами по России. Крупные агрегаты на раме перевозят в жёсткой упаковке или обрешётке, мелкие детали в коробках. Способ отправки, упаковка и стоимость перевозки зависят от массы и габаритов груза и выбранного перевозчика, поэтому обсуждаются отдельно в каждом случае.

При получении стоит осмотреть упаковку при представителе перевозчика и проверить комплектность по документам. Повреждения корпуса, сколы фланцев и следы ударов фиксируют в акте сразу, позднее претензию к перевозчику доказать сложнее.

Как связаться

Единственный канал связи с редакцией каталога - электронная почта admin@vvnpump.cc. Телефонов, форм обратной связи и личных кабинетов на сайте нет.

В письме укажите обозначение насоса или детали, количество и, если вопрос технический, условия работы: перекачиваемую среду, температуру, требуемую подачу и напор или для вакуумных насосов нужное давление всасывания. Чем точнее исходные данные, тем быстрее можно понять, есть ли подходящая позиция в каталоге.

Сведения о характеристиках на сайте носят справочный характер, подробнее об этом на странице Отказ от ответственности. Как устроен сайт и как сообщить об ошибке в карточке, описано на странице О сайте.
